Salut! En tant que fournisseur de monte-charges, on me pose souvent des questions sur les moindres détails du fonctionnement de ces bêtes de somme du monde industriel. Un aspect crucial qui est toujours un sujet brûlant est le système de suspension. Alors, allons droit au but et décomposons le fonctionnement du système de suspension d'un monte-charge.
Qu’est-ce qu’un système de suspension dans un monte-charge ?
Le système de suspension d’un monte-charge est comme l’épine dorsale de l’ensemble de l’opération. Il est chargé de maintenir la cabine d'ascenseur et le contrepoids, leur permettant de monter et descendre en douceur dans la cage d'ascenseur. Sans un système de suspension qui fonctionne bien, l'ascenseur ne serait tout simplement pas en mesure de faire son travail.
Composants du système de suspension
1. Cordes ou ceintures d’ascenseur
La partie la plus visible du système de suspension sont les cordes ou ceintures. Dans la plupart des monte-charges traditionnels, les câbles en acier sont le choix idéal. Ces cordes sont incroyablement solides et peuvent supporter un poids énorme. Ils sont généralement constitués de plusieurs brins de fil d’acier torsadés ensemble pour former un câble.
Le nombre de câbles utilisés dans un ascenseur dépend de la capacité de l'ascenseur. Pour les monte-charges plus grands qui doivent transporter de lourdes charges, davantage de cordes sont utilisées pour répartir le poids uniformément. Chaque corde est attachée à la fois à la cabine d’ascenseur et au contrepoids en haut de la cage d’ascenseur.
Certains monte-charges modernes commencent à utiliser des courroies au lieu de cordes. Ces ceintures sont fabriquées à partir de matériaux à haute résistance comme la fibre de carbone et présentent certains avantages par rapport aux cordes. Par exemple, ils sont plus légers, plus flexibles et nécessitent moins d’entretien.
2. Réas
Les poulies sont de grandes poulies sur lesquelles passent les cordes ou les courroies. Ils sont situés au sommet de la cage d’ascenseur, généralement dans la salle des machines. Les réas sont conçus pour guider les cordes ou les courroies et changer leur direction. Lorsque le moteur de l'ascenseur fait tourner la poulie, les câbles ou les courroies se déplacent, ce qui à son tour déplace la cabine d'ascenseur et le contrepoids.
La taille et la forme des réas sont soigneusement conçues pour correspondre aux câbles ou aux courroies utilisés dans l'ascenseur. Une poulie correctement dimensionnée garantit que les câbles ou les courroies ne s'usent pas trop rapidement et que l'ascenseur fonctionne sans problème.
3. Contrepoids
Le contrepoids est un élément essentiel du système de suspension. Il s'agit d'une masse lourde reliée à la cabine d'ascenseur par des cordes ou des courroies. Le but du contrepoids est d’équilibrer le poids de la cabine d’ascenseur et sa charge.
Lorsque la cabine d'ascenseur monte, le contrepoids descend et vice versa. Cet équilibre réduit la quantité d'énergie nécessaire pour déplacer l'ascenseur. Par exemple, si le contrepoids est réglé pour être égal au poids de la cabine d'ascenseur vide plus la moitié de sa charge maximale, le moteur n'a besoin que de fournir suffisamment de puissance pour déplacer la charge supplémentaire.
Comment fonctionne le système
1. Démarrer le mouvement
Lorsque vous appuyez sur le bouton d'appel du monte-charge, le système de commande envoie un signal au moteur. Le moteur commence alors à faire tourner la poulie. Lorsque la poulie tourne, elle tire sur les câbles ou les courroies, qui à leur tour déplacent la cabine d'ascenseur et le contrepoids.
Si l'ascenseur monte, le moteur tire les câbles ou les courroies dans une direction, ce qui fait monter la cabine d'ascenseur et abaisser le contrepoids. S'il descend, le moteur tourne dans le sens opposé.
2. Voyage en douceur
Pour garantir une conduite en douceur, le système de suspension doit être bien équilibré et entretenu. Les cordes ou ceintures doivent être tendues correctement. Si la tension est trop lâche, les câbles ou les courroies peuvent glisser sur les réas, provoquant des secousses ou un arrêt brutal de l'ascenseur. Si la tension est trop forte, elle peut exercer une contrainte supplémentaire sur les réas et les câbles ou courroies, entraînant une usure prématurée.
Le système de suspension fonctionne également en tandem avec les dispositifs de sécurité de l'ascenseur. Par exemple, s'il y a une perte soudaine de tension dans les cordes ou les courroies, les freins de sécurité de l'ascenseur se déclencheront pour empêcher la cabine de tomber.
Différents types de monte-charge et leurs systèmes de suspension
1. Ascenseur de chargement de la salle des machines
Ascenseur de chargement de salle des machinesont généralement un système de suspension plus traditionnel. La salle des machines abrite le moteur, les poulies et autres équipements de contrôle. Les cordes ou courroies sont reliées à la cabine et au contrepoids et passent sur les réas dans la salle des machines. Ce type d'ascenseur est connu pour sa fiabilité et sa durabilité, ce qui en fait un choix populaire pour les applications lourdes.

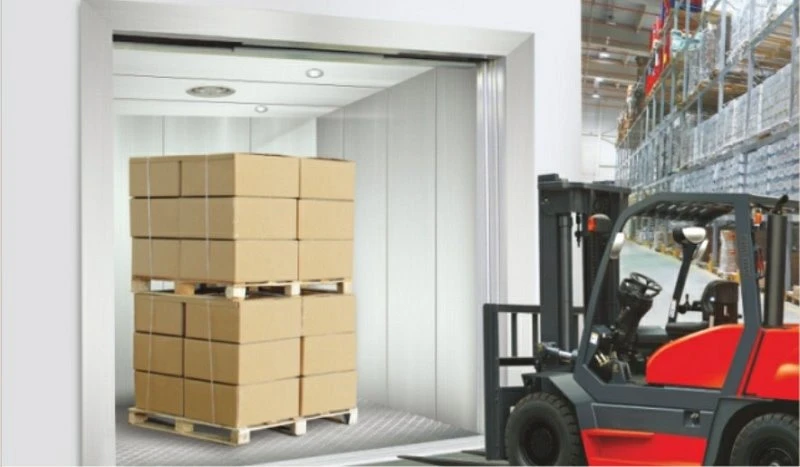

2. Ascenseur de fret MRL
Ascenseur de fret MRLou Machine - Salle - Moins de monte-charges sont une option plus moderne. Ils ne disposent pas de salle des machines séparée, ce qui permet de gagner de la place dans le bâtiment. Au lieu de cela, le moteur et les autres équipements sont généralement situés dans la cage d’ascenseur. Le système de suspension des monte-charges MRL est souvent conçu pour être plus compact et efficace.
3. Petit monte-charge
Petit monte-chargesont conçus pour des charges plus légères et des espaces plus petits. Leurs systèmes de suspension sont réduits en conséquence. Ils peuvent utiliser moins de cordes ou de courroies et des réas plus petites, mais le principe de fonctionnement de base reste le même.
Importance de l'entretien
L’entretien du système de suspension est crucial pour le fonctionnement sûr et efficace d’un monte-charge. Des inspections régulières doivent être effectuées pour vérifier l'état des câbles ou courroies, des poulies et du contrepoids.
Les cordes ou les ceintures doivent être vérifiées pour détecter tout signe d'usure, tel que l'effilochage ou la corrosion. Si des dommages sont constatés, ils doivent être remplacés immédiatement. Les poulies doivent également être inspectées pour vérifier leur alignement et leur usure. Des poulies mal alignées peuvent provoquer une usure inégale des câbles ou des courroies, entraînant une défaillance prématurée.
Le contrepoids doit être vérifié pour s'assurer qu'il est toujours correctement équilibré. Au fil du temps, certaines parties du contrepoids peuvent s'user ou se déloger, ce qui peut affecter les performances de l'ascenseur.
Conclusion et connexion
Voilà donc un aperçu du fonctionnement du système de suspension d'un monte-charge. Il s'agit d'une partie complexe et vitale de l'ascenseur, qui garantit que les marchandises peuvent monter et descendre de manière sûre et efficace.
Si vous êtes à la recherche d'un monte-charge ou si vous avez besoin de mettre à niveau votre monte-charge existant, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la solution parfaite pour vos besoins. Que vous ayez besoin d'un robusteAscenseur de chargement de salle des machines, un gain de placeAscenseur de fret MRL, ou un compactPetit monte-charge, nous avons ce qu'il vous faut. Discutons-en et voyons comment nous pouvons répondre à vos besoins en matière de transport vertical en un clin d'œil !
Références
- "Manuel de technologie des ascenseurs"
- Livres blancs de l'industrie sur les systèmes de monte-charges
- Manuels du fabricant pour les composants d'ascenseur
